Moto-réducteur cubique arbre traversant
Série DL
Motoréducteurs conçus IP68
pour une immersion occasionnelle (certification LNE L031725)
Caractéristiques
Entraînement de secours
Vis à tête hexagonale M4 ou M5 pour entraînement avec perceuse sur batterie en cas de panne secteur.
Carter aluminium et PVC
Fixations et diamètre d’arbre creux acier inox 316L
interchangeables avec les gammes de motoréducteurs DL1300-DL3000-DL6000 et GS12-GR30-GG60 (Framo)
Blocage de sécurité
pour maintien absolu de la position à l’arrêt – brevet CPS
Capteurs fin-de-course mécaniques
insensibles aux courants parasites – brevet MLS
Câble standard
1,5 mètres
1
2
3
1
Carter aluminium et PVC IP68
2
Vis pour entraînement avec perceuse sur batterie en cas de panne secteur
3
Fixations et diamètre d’arbre creux acier inox 316L interchangeables
Avantages
CPS
Constant Positioning System
Verrouillage de position
MLS
Mechanical Limit Switch
Détection de fin de course
IP68
Immersion complète
100% testé en Surpression
Customisation
Personnalisation à la demande
Installation facilitée
Application

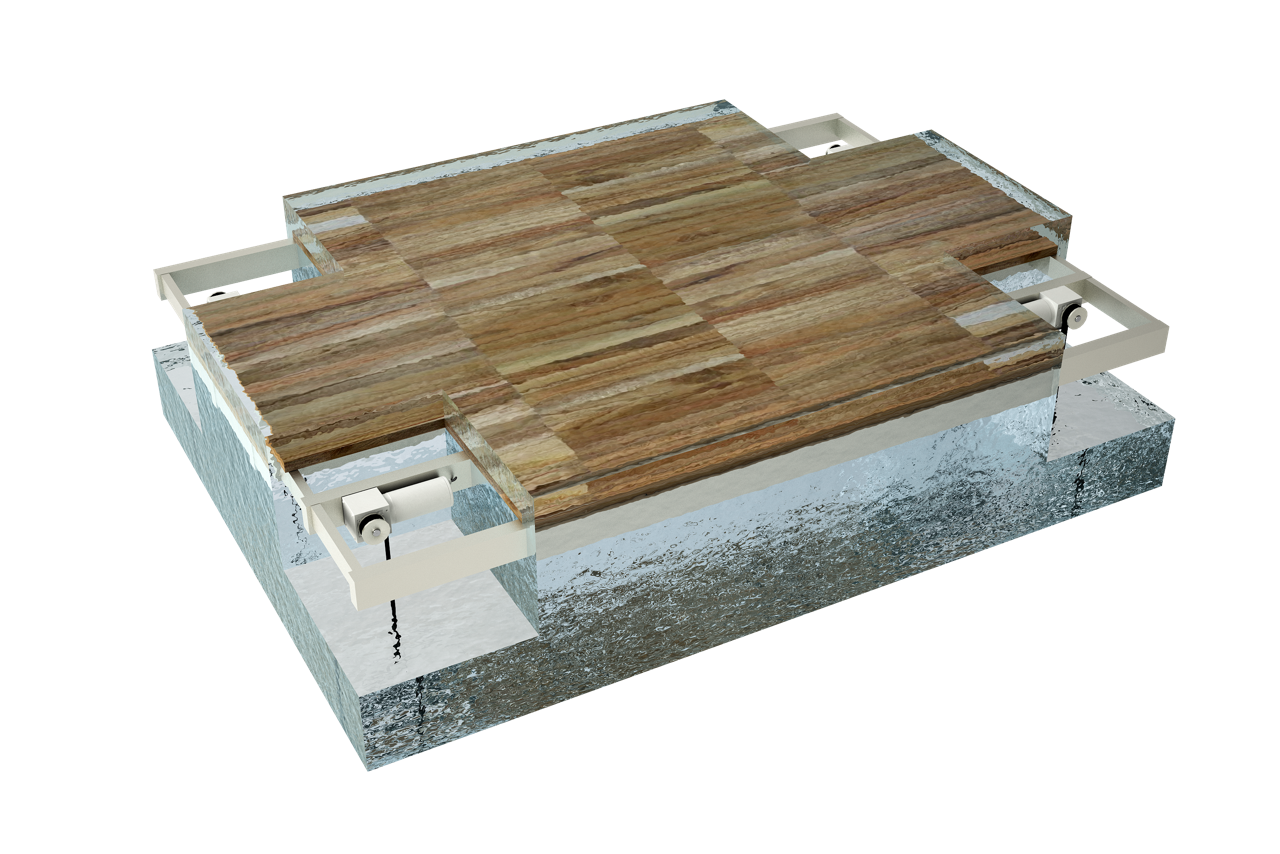

Montage en FOSSE
Données techniques
Alimentation standard
| DL1310 | DL3010 | DL6010 | DL7710 | ||
|---|---|---|---|---|---|
| Couple de sortie | Nm | 120 | 250 | 500 | 900 |
| Vitesse de rotation | tr/mn | 4 | 4 | 3 | 2 |
| Courant | A | 5 | 9 | 13 | 15 |
| Tension d'alimentation | V DC | 24 | 24 | 24 | 24 |
| Alimentation de puissance Réf. | - | UNIBox 120 | UNIBox 250 | UNIBox 450 | UNIBox 450 |
| Courant nominal alimentation | A | 5 | 10 | 15 | 15 |
| Etanchéité: IP55 en fonctionnement | - | X | X | X | X |
| Etanchéité: IP68 à l'arrêt | - | X | X | X | X |
| Mechanical Limit Switch | MLS | X | X | X | X |
| Constant Positioning System | CPS | X | X | X | X |
| Entrainement de secours | - | X | X | X | X |
Données techniques
Alimentation solaire
| DL1310 | DL3010 | ||
|---|---|---|---|
| Couple sur arbre | Nm | 120 | 250 |
| Vitesse de rotation (en charge) | tr/mn | 4 | 4 |
| Courant nominal | A | 10 | 15 |
| Tension d'alimentation | V DC | 12 | 12 |
| Alimentation de puissance Réf. | - | UMCP1000 | UMCP1000 |
| Alimentation sur panneaux solaires et batteries | X | X | |
| Etanchéité: IP55 en fonctionnement | - | X | X |
| Etanchéité: IP68 à l'arrêt | - | X | X |
| Mechanical Limit Switch | MLS | X | X |
| Constant Positioning System | CPS | X | X |
| Entrainement de secours | - | X | X |
Documentation technique
Nous mettons à votre disposition gratuitement les fiches techniques de nos appareils.
Téléchargez un pdf en cliquant sur le bouton avec la flèche.
Contactez-nous pour plus de renseignements.
